DOE，即試驗設計(Design OfExperiment)，是研究和處理多因子與響應變量關系的一種科學方法。它通過合理地挑選試驗條件，安排試驗，并通過對試驗數據的分析，從而找出總體最優的改進方案。從上個世紀20年代費雪(RonaldFisher)在農業試驗中首次提出DOE的概念，到六西格瑪管理在世界范圍內的蓬勃發展，DOE已經歷了80多年的發展歷程，在學術界和企業界均獲得了崇高的聲譽。

   然而，由于專業統計分析的復雜性和各行各業的差異性，DOE在很多人眼中逐漸演變?yōu)榭赏豢杉暗目罩袠情w。其實，DOE絕不是少數統計學家的專屬工具，它很容易成為各類工程技術人員的好朋友、好幫手。本文將以一個日常生活中的小案例為線索，結合操作便捷的專業統計分析軟件JMP，幫助大家揭開DOE的神秘面紗，了解DOE的執行過程，自由自在地建立屬于自我的DOE空間。

   場景：相信大家都吃過爆米花，但是大家是否都了解爆米花的制作過程？在品嘗爆米花的時候，不知道您是否注意到有很多爆米花沒有爆開，也有很多被爆焦。這兩種情況都是生產過程中的質量缺陷。

   這里，我們基于六西格瑪軟件JMP來實現我們的目標：尋找使用微波爐加工一包爆玉米花的更佳程序。憑借經驗，我們很容易就能確定重要因子的合理范圍：

    加工爆玉米花的時間（介于 3 至 5 分鐘之間）
    微波爐使用的火力（介于 5 至 10 檔之間）
    使用的玉米品牌（A 或 B）
    在爆玉米花時，我們希望所有（或幾乎所有）的玉米粒都爆開了，沒有（或很少）玉米粒未爆開。因此玉米的“爆開個數”是最終關注的重點。

    第 1 步：定義響應和因子（如圖一所示）


  圖一  定義響應和因子

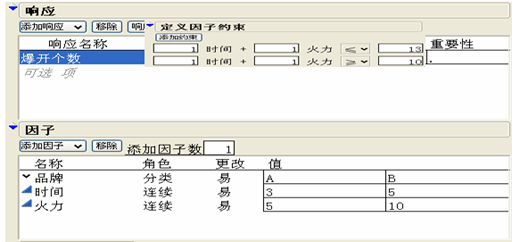

    第 2 步：定義因子約束（如圖二所示）

   根據經驗，你知道：不能在試驗中長時間高火力加工爆玉米花，因?yàn)檫@樣會燒焦某些玉米粒。不能在試驗中短時間低火力加工爆玉米花，因?yàn)檫@樣只有少數玉米粒爆開。所以要限制試驗，以使加工時間加上微波爐火力小于等于13，但大于等于 10。

圖二  定義因子約束

    第 3 步：添加交互作用項（如圖三所示）

   我們可以推測：與爆開玉米比例相關的任意因子效應可能取決于某些其它因子的值。例如，品牌A時間變化的效應可能大于或小于使用品牌B相同時間變化的效應。這種因子表現出的協同效應統稱為二因子交互作用。我們決定在爆玉米花加工過程的先驗?zāi)Ｐ椭屑{入所有可能的二因子交互作用。

圖三  添加交互作用項

    第 4 步：確定試驗次數（如圖四所示）

   根據在模型中添加的效應，執行試驗需要一定的試驗次數。我們可以使用最小值、建議值，也可以指定試驗次數，只要其值大于最小值。本例中，我們將使用默認的試驗次數16。

圖四  確定試驗次數

    第 5 步：指定輸出表格（如圖五所示）

   生成的數據表保留了隨機化的特性，顯示了我們應該運行試驗的順序，首先在7級火力下將第一包B牌的玉米加工 3分鐘，然后在5級火力下將B牌玉米加工5分鐘，依次進行。

圖五  指定輸出表格

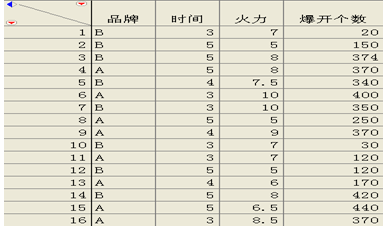

    第 6 步：收集和輸入數據（如圖六所示）

   根據設計方案加工爆玉米花。然后，計算每包中爆開的玉米粒的數量。最后，保存結果至數據表。

圖六  收集和輸入數據

    第 7 步：分析結果（如圖七所示）

   可以構建數據模型了，一般使用最常見的分析方法——最小二乘法，但是如果響應數據明顯不呈正態分布時，選擇廣義線形模型法會顯得更為合適。

圖七  分析結果

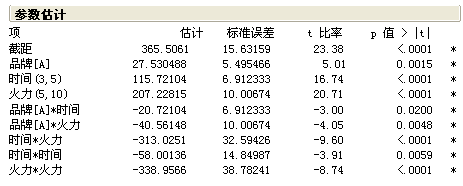

    簡要地查看輸出報告中的“參數估計”表，發現所有的 p 值都小于0.05，表明所有的模型效應，包括一次主因子作用、二次主因子作用和雙因子交互作用，均是顯著的。

   我們已確認時間、火力以及品牌與爆開玉米粒個數之間存在著緊密關系，要進行進一步研究，可以打開“預測刻畫器”，分析因子組合的變化如何影響爆開玉米粒的個數。預測刻畫器顯示了每個因子對響應的預測軌跡，移動紅色虛線，便能查看更改因子值對響應產生的影響。例如，單擊“時間”圖中的紅線并左右拖動，當“時間”值從3轉移至5時，“爆開個數”也在發生相應得變化。同時，隨著時間的增加和減少，時間和火力預測軌跡的斜率也隨之改變，表明確實存在時間和火力的交互效應。

   最后，還可以通過“預測刻畫器”尋找出最優設置，即最合意的設置。我們根據試驗分析結果而推薦的方法是：使用A品牌，加工5分鐘，并將火力調為6.96級。試驗預測在此種設置下加工，產出的玉米粒445個以上都爆開了。

   類似這種爆玉米花的案例在我們的生活和工作中還有很多很多，有興趣的讀者完全可以將平時遇到的問題抽象成一個DOE模型，然后借助JMP這樣的專業統計分析軟件，輕輕松松地得到問題的解決方案。有關DOE的更加深入的理論和應用，筆者會在今后的文章中繼續與大家交流。(作者：資深六西格瑪咨詢專家 周暐)
