其實，DOE對中國人來說，也不是一個完全嶄新的內容。早在新中國成立初期，華羅庚教授就在我國農業、工業領域大力倡導與普及DOE，只是當時他運用的是另一個名詞——優選法。七十年代末，方開泰教授和王元院士又提出了著名的“均勻設計”法，這一方法在我國航空航天事業中的導彈設計中取得了巨大成效。與此同時，“均勻設計”法也在全球研究DOE理論的學術界得到了高度贊譽。但是，在將DOE的先進理念和科技方法向各行各業轉移，向一般技術人員轉移，并轉換為高效生產力的道路上，我們的進展還很有限。

   通過“DOE系列之一”我們已經知道：DOE與人們的生活及工作密切相關，在專業六西格瑪統計分析軟件JMP的幫助下，掌握DOE也不再是一件難事。從本質上講，DOE是這樣一門科學：研究如何以最有效的方式安排試驗，通過對試驗結果的分析以獲取最大信息。所以，DOE有兩大技術支柱：試驗規劃和分析方法。其中，試驗規劃又可以分為均分設計、因子設計、響應面設計等，分析方法又可以分為極差分析、方差分析、多元回歸分析等。雖然DOE的理論體系中涉及統計分析的專業詞匯很多，但為便于讀者理解，本文包括后續的系列文章將盡量避免過多地涉及統計分析的基本概念，而是將以“解決問題的思路”為導向，由淺入深地向讀者介紹DOE的理論體系和應用過程。另外，感謝當代高速發展的計算機技術，我們可以借助六西格瑪統計分析軟件JMP來實現上述所有的試驗設計方案，順便提一下，JMP是目前唯一能實現上述所有試驗設計方案的六西格瑪統計分析軟件，而且已經面向大中華地區推出中英文雙語版軟件。

   一般的實際問題都是紛繁復雜、千變?nèi)f化的，但是透過現象看本質，所有實際問題的共同點也可以通過統一的模型來抽象概括。圖一就是一個高度簡化的過程模型，其中Y1，Y2，…，Ys是我們關心的輸出變量，例如質量指標、生產能力和成本等，通常被稱為“響應變量”（Response）；X1，X2，…Xk是我們在工作中可以加以控制的輸入變量，例如人員、設備、原材料、操作方法和環境等，通常被稱為“可控因子”（Factor），它們可以是連續型數據，也可以是離散型數據；中間的“黑匣子”是“過程”（Process），在前兩者之間起著銜接轉換的作用，它與不同行業、不同產品、不同技術密切相關，但整體都可以用的數學模型來表示。這個數學模型的具體表達式越精準，說明我們對這個過程的理解越深刻，DOE就是協助我們揭示或驗證數學模型表達式的利器！

圖一  過程模型

   在某些要求不高的工作環境中，往往不需要用一個復雜的數學表達式來描述過程的全貌，但至少要了解哪個或哪幾個因子（X）對響應（Y）的影響顯著，哪些因子之間存在著相互影響的關系等。這時，“主因子作用”（MainEffect）和“交互作用”（Interaction）可以幫助我們回答這些問題。在此，不強調具體的計算過程，主要以視覺效果闡述主要概念。主因子作用是指一個因子在不同水平下的變化導致響應的平均變化量。正如圖二所示，X在-1和+1兩個水平下Y值的落差反映的就是主因子作用。交互作用是指當其他因子的水平改變時，一個因子的主因子作用的平均變化量。正如圖三所示，左半部分的因子A對Y的影響沒有受因子B的變化而變化，兩組A與Y的回歸直線完全平行，表明因子A與B之間沒有任何交互作用；反之，右半部分的因子A對Y的影響受因子B的變化而變化，兩組A與Y的回歸直線明顯相交，表明因子A與B之間存在顯著的交互作用

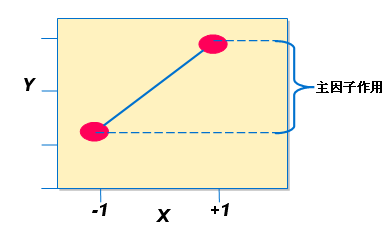

圖二  主因子作用示意圖

圖三  交互作用示意圖

    秉承“理論聯系實際”的原則，接下來我們用一個真實的案例來說明上述原理的實際意義。

   場景：一位工程師希望通過減小厚度來改善渦輪葉片質量，首先他想定量地研究在相關的生產過程中，三個最有可能會影響厚度的變量：鑄造溫度(MoldTemp)、澆注時間(Mold Time)和放置時間(SetTime)。根據DOE理論中最簡單的“完全因子設計”，工程師決定開展一個“三因子，兩水平，共八次”的現場試驗。試驗方案和最終結果如表一所示，試通過主因子作用和交互作用進行分析。

表一  渦輪葉片厚度試驗記錄

   相關的統計計算可以借助專業六西格瑪統計分析軟件MP輕松實現，在此不一一詳述，重點用形象直觀的圖形說明分析結果。

圖四  各因子的主因子作用

圖五  各因子間的交互作用

   由圖四可知，鑄造溫度和澆鑄時間對渦輪葉片的厚度有比較顯著的影響，而放置時間則幾乎沒有任何影響。由圖五可知，鑄造溫度與澆鑄時間之間、放置時間與澆鑄時間之間的交互作用比較明顯，而鑄造溫度與放置時間之間的交互作用則幾乎為零。通過上述可視化的分析過程，我們清楚地理解了該過程中鑄造溫度和澆鑄時間的正確設置對最終產品質量的重要性。

   當然以上只是有關DOE的一個最基礎的應用，筆者會在下期文章中進一步與大家交流更深層次的內容。（資深六西格瑪咨詢專家 周暐）
