顧此不失彼的DOE

（DOE系列之五）

資深六西格瑪咨詢專家  周暐

   本連載前四個系列已經介紹了幾種不同背景、不同要求的情況下，應用DOE的原理和技巧。但細心的讀者會發現之前的案例有一個共同的特點（或者稱為局限）：數據分析僅限于單個響應變量。在實際工作中，常常會遇到要同時考慮多個響應變量的情況，例如希望斷裂強度越大越好，同時希望厚度越小越好；希望質量水平越高越好，但同時希望成本越低越好等等。這類問題與古人所說的有些相像：“魚與熊掌，能否兼得”？確實，如何同時考慮多項指標是個很復雜的課題。今天我們的任務就是另辟蹊徑，設法解決處理多指標問題，使DOE也可以顧此不失彼。DOE方法的實現離不開統計分析軟件的支持，高端六西格瑪統計分析軟件JMP是目前業界最先進的六西格瑪工具，其在DOE方面的表現最為優秀，本期案例我們?nèi)砸灾杏⑽碾p語版JMP軟件作為DOE方案實現的載體。

   其實，解決這個問題的關鍵是能否創建一個新指標，用它來代表所有的舊指標，然后通過優化這個新指標，就可以實現多指標的平衡化最佳，也就是總體最佳了。這個新指標用什么來表示呢？答案是首先將原先的響應變量轉化為另一個變量：意愿(Desirability)d，它的建立可以將求任意響應變量達到最優的問題轉化為求一個取值范圍在0至1之間的單個意愿達到最大的問題。意愿的函數形式可分為三大類，同時根據實際情況，分別確定它們的容許范圍，即“下限”（Lower）和“上限”（Upper）。當試驗的指標是越大越好，即“望大”型（Maximize）時，可以用圖一來描述此時意愿的規律；當試驗的指標是越小越好，即“望小”型（Minimize）時，可以用圖二來描述此時意愿的規律；當試驗的指標是越接近某值越好，即“望目”型（Target）時，可以用圖三來描述此時意愿的規律。這三種不同的函數形式反映了三種不同的指標需求，它們的共同特征是d的取值越接近于1表示越結果越令人滿意，d的取值越接近于0則表示相反。

   此外，一個過程可能有很多響應變量，而且這些響應變量的重要程度對我們來說也可能不盡相同。權重（Weight）w就是用來表示不同響應變量的重要程度的變量，它的默認值為1，取值范圍一般從0.1到10，越小說明其越不重要，越大說明其重要性越強。

    在單個意愿d_i及其對應的權重w_i的基礎上，就能夠合成一個綜合指標：復合意愿 。它的一般定義公式為： ，如果這些單個意愿的權重全部相等，則上式可以簡化為：。復合意愿D就是我們需要創建的一個新指標，有了它，就可以來考慮k個響應變量的同時優化問題了。

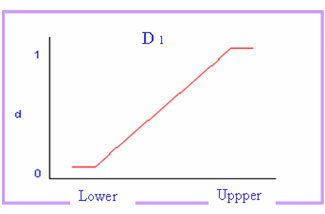

圖一  “望大型”意愿示意圖

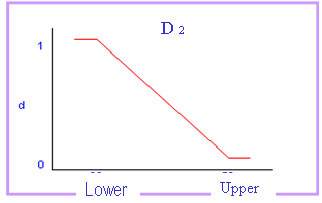

圖二  “望小型”意愿示意圖

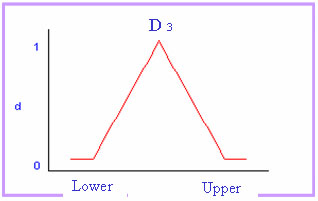

圖三  “望目型”意愿示意圖

   在掌握了多變量響應優化的原理之后，再加上專業DOE軟件JMP的具體實施，相應的問題就迎刃而解了。遵循理論聯系實際的風格，本文繼續通過一個工業案例來介紹多指標DOE的實際應用。

    場景 :在半導體行業中，蝕刻率（Etch）和不均勻性（Ununiformity）都是非常重要的質量指標，它們的表現與生產過程中的間隙（Gap）和功率（Power）這兩個因素密切相關（具體信息參見圖四）。在以往的DOE研究中，曾分別獨立地對Etch和Ununiformity做過優化，但產生的矛盾是各自所要求的Gap和Power之間的設置差距較大，怎樣才能兼顧兩種不同效應的表現，找到最合適的輸入控制因素的設定呢？

圖四  某半導體生產流程的輸入輸出表

   顯然，此時的半導體技術人員已處于流程的優化階段，但同時正面臨著一個“魚與熊掌，孰輕孰重”的兩難境地，寄希望于普通的DOE理論是于事無補的。而基于復合意愿理論的DOE方法就有了用武之地，使我們“魚與熊掌，一舉兼得”。

   首先，根據已掌握的信息，按照中心復合設計的原則，制定12次運行次數的試驗規模以及每次試驗時的Gap和Power的具體設置。接著，根據既定的試驗計劃進行實施，并且同時收集每次試驗時Etch和Ununiformity的響應值。將以上結果匯總之后，即可得到如圖五所示的JMP文件格式的數據表格。

圖五  中心復合設計的試驗結果匯總表

   然后，與以往一樣，運用JMP軟件中的“模型擬合”的操作平臺，就可以得到生產過程的量化分析。我們從大量的分析報表中精選了兩個直觀形象的圖形（圖六和圖七）來具體說明分析結果。

   圖六為等高線圖，平面地二維坐標表示輸入變量Gap和Power，而紅藍兩色的等高線分別表示輸出變量Etch和Ununiformity。紅色陰影區域是Etch的“不可行區域”，藍色陰影區域是Ununiformity的“不可行區域”，中間一帶的白色區域是可以同時滿足Etch和Ununiformity要求的“可行域”，它為我們指明了Gap和Power的合理設置范圍，也可以將它看作能使輸出結果最穩健的取值區域。

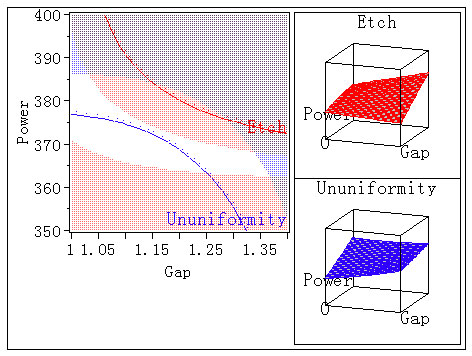

圖六  等高線圖

   圖七為預測刻畫器，它是一個二維坐標系矩陣。我們可以從中觀察到輸入變量與輸出變量之間的變化規律，各個輸出變量與其對應的單個意愿之間的關系，以及各個輸入變量對復合意愿的影響。更可以精確地找到理想的因子設置：Gap=1.110417，Power=371.0027，它們將會形成復合意愿的最大值：D=0.571931，它所對應的實際輸出因子的結果是：Etch=1124.607，Ununiformity=103.5209。與實際要求相比較，這樣的結果無疑是令人滿意的，既能“顧此”，亦能“不失彼”。

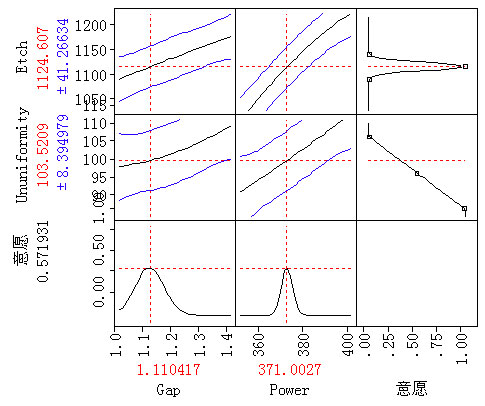

圖七  預測刻畫圖
