JMP在半導體行業的應用——

通過序貫實驗設計消除在化學汽相鎢沉積過程中TiN的剝離

上海先進半導體制造股份有限公司　6Sigma經理高級工程師　閔亞能

內 容  提 要

　　通過改進鎢化學汽相淀積的工藝條件使得TiN層的剝離被消除。確立并表征了TiN層剝離、鎢薄膜均勻性及鎢薄膜的應力之間的權衡關系。出乎意料的是TiN層的剝離受H2/WF6比控制。通過曲面響應方法指導一系列的實驗設計，因子和范圍定義通過鎢反應動力學物理理論知識來限制。

[主題詞] 序貫實驗設計   響應曲面　Recipe優化

概述

問題的由來

　　Genus 8720 CVD鎢淀積工藝從150mm硅片轉變到200mm硅片上時，受到化學分解和TiN附著層剝離的影響。提供商建議的200mm硅片淀積工藝能得到較好的薄膜均勻性，但是爐管反應生成的TiN粘附層與反應環境是化學不相容的。150mm工藝防止了TiN層的剝離，但是在200mm硅片上就會犧牲了薄膜的均勻性。眾所周知，通過濺射反應生成的TiN與鎢淀積環境是相兼容的，但是有必要繼續使用爐管反應的TiN，雖然存在問題的，然而可以獲得可接受的歐姆接觸。

解決方案

　　由于相對較緊的項目期限，所以不太可能通過使TiN附著層硬化而達到目的。因此決定尋找一個可以消除TiN層剝離暫時的鎢薄膜淀積工藝，同時薄膜性質又與150mm硅片工藝匹配。

　　這個實驗方案被設計從沒有出現TiN層剝離的150mm硅片工藝開始，通過改變工藝因子，從而尋找到工藝窗口?？紤]到時間和資源的效率，使用實驗設計DOE和曲面響應RSM，且通過利用已有的經驗和工藝理論，來限制因子和范圍的選擇，使得效率進一步提高。在此，進行了三個設計實驗和一個驗證實驗。

　　實驗1包含3個因子和8個條件處理結合。工藝區域是很寬的工藝溫度和背面Ar氣流和中等的工藝壓力。這個實驗得到的結果用于設定工藝溫度為480^oC，背面Ar氣流為零。工藝壓力將在下一個實驗中進行分析，其范圍將被延伸。

　　實驗2包含2個因子和9個條件處理結合。工藝區域是很寬的工藝壓力和H2/WF6比。這個實驗得到的表面響應揭示了TiN層剝離、鎢薄膜均勻性和鎢薄膜應力之間的權衡關系。基于這個實驗的結果，項目組決定犧牲薄膜的應力，從而獲得較好的均勻性且沒有TiN層剝離。

　　實驗3只包含1個因子H2/WF6比，將其取3個值。通過這個實驗被設計可沿著H2/WF6軸去尋找一個最優化的工藝。實驗結果發現當H2/WF6比為5時，可以得到最好的均勻性且不會出現TiN層剝離。因而被選為暫時的鎢淀積工藝。

最后，通過收集16輪工藝的數據去驗證新工藝是否符合要求。

結論

　　由于故意犧牲了薄膜的應力，所以除了應力外，所有工藝參數都符合要求。

　　工藝中TiN層剝離、均勻性和應力存在著權衡關系。更低的應力要求低的工藝壓力，而均勻性則要求高的工藝壓力。均勻性要求低的H2/WF6比，且在高的工藝壓力下更好的應力也要求有低的H2/WF6比，但是消除TiN層剝離則要求高的H2/WF6比。H2/WF6比可設定為剛高于剝離開始出現的值，如此在沒出現TiN層剝離，均勻性可以被相對優化，其值在4至5之間。

　　利用實驗設計和曲面響應分析，結合先前的經驗和理論知識。整個實驗包括驗證用了不到一周半的時間。

工藝

　　集成電路的晶體管在硅片上形成之后，接下來進行布線連接。這道工藝是先淀積一層絕緣材料在晶體管上，作為絕緣層，然后刻出接觸孔。接下來，在整個硅片上淀積金屬層，通過接觸孔連接晶體管。最后，一部分金屬被選擇地去除，留下金屬條進行連接。

　　許多不同的金屬可被用于這個金屬化工藝。最近，通過化學氣相沉積鎢薄膜已經被優先考慮使用。這是由于CVD工藝擅長于填充足夠多的金屬到接觸孔中，以獲得較好的接觸。隨著集成電路的微型化的推進，接觸孔的直徑已經縮小到一些已經非常成熟的金屬工藝如濺射和蒸發變得無能為力去填充金屬到連接點的程度。因此，集成電路制造的發展，CVD鎢工藝的開發是一個重要的貢獻。

　　CVD鎢工藝本身并沒有問題，但是與之前的一些金屬工藝相比，唯一的缺點就是CVD生成的鎢薄膜不能粘附在用來隔離晶體管起絕緣作用的二氧化硅上。但是由于CVD鎢薄膜能粘附于其他一些金屬材料，所以在CVD鎢薄膜淀積之前，在絕緣層上先淀積一層很薄的其他金屬用來解決這個問題。這一層的功能是底涂層，它還有其他幾個名稱：粘附層，粘合層。在這項研究里將談及到這個粘附層。在許多可能的金屬里，TiN成為半導體廠商首選的粘附層金屬。

　　然而，當CVD鎢淀積反應器從150mm工藝轉變到200mm工藝時，問題出現了。更大的硅片需要改進淀積工藝從而能在200mm硅片上獲得可以與150mm硅片上相比較的鎢薄膜。然而當工藝改進之后，TiN粘附層又不兼容于新工藝的鎢反應器的工藝環境。不兼容性導致TiN層的化學分解，從而使得物理完整性退化，最后達到從硅片上剝離的程度。

　　考慮用如下3種方案來解決這個問題：

1. 改變TiN附著層的工藝，使得該層薄膜更能抵抗鎢淀積工藝的侵蝕。

2. 利用完全不同的工藝淀積TiN薄膜，以抵抗侵蝕。

3. 改善CVD鎢淀積工藝去消除對TiN的侵蝕，而同時還要在200mm硅片上獲得與150mm硅片上可以相比較的鎢薄膜。

　　三種方案平行式地進行。第一種方案是首選方案，但是沒有成功。第二種方案次之，但是這不符合整個項目計劃期限。所以在項目期限內，只剩下第三種方案成為解決這個問題的希望。這個方案不僅包括消除TiN剝離，還要維持鎢薄膜參數。

數據收集分析和結果解釋

　　項目的成功完成需要通過3個實驗去找到有用的新工藝，1個驗證期去證明新工藝是可用的，給出4個分別的數據收集計劃。4個計劃已在項目剛開始的時候已作了大概的描述，但是由于項目的延續性，只有在前一個計劃得到可靠結果之后，后一個計劃才能詳細進行。下面，每一個計劃將被分別進行詳細描述。

因為數據收集采用靜態設計原則，分析是易懂的。既然用于分析靜態設計實驗的方法已經建立好了，接下來的章節將著重用數據解釋關鍵的部分。

實驗1

　　實驗1的設計很大程度上取決于先前的CVD鎢工藝的知識。在將工藝反應器轉換到200mm硅片前，一個拓展的設備改進項目已經完成，另外，對200mm硅片工藝來說，實驗數據是可用的。

　　從信息的主體，項目組考慮如下三個事實是解決問題最重要的部分：一是在150mm工藝中沒有發現TiN層剝離；二是150mm硅片工藝用于200mm硅片上鎢薄膜較差的均勻性；三是在更高的工藝壓力下，在200mm硅片上，利用150mm工藝可以得到可以接受的薄膜均勻性。

　　另外，還有其他幾個與實驗設計相關的思路。因為TiN層剝離是化學分解的結果，所以有化學背景的組員認為，既然工藝溫度和絕對反應物濃度(與工藝壓力成比例)對大部分化學反應存在很強的影響，因此它們應該是剝離是否出現的主要控制因素。另一個發現就是剝離只在硅片的邊緣出現，而邊緣區域鎢淀積受到抑制，由于用于固定硅片的機械夾具。既然硅片與夾具之間的空隙是用Ar氣從背面進行沖氣，所以一些組員相信，增加背面Ar的流量可能可以控制TiN層剝離。最后，眾所周知鎢薄膜的另外一個重要參數，薄膜的應力，其將隨著工藝溫度和壓力的變化而變化。

　　所有考慮到的因素都包含到這個實驗設計中。這個實驗工藝區域?qū)ǖ偷墓に嚋囟?，高的壓力，和高的背面氣流。尋找一個沒有剝離且均勻性可接受的工藝窗口，而應力也將進行測量。

　　為了適應較緊的時間安排，因子數目設定為3。通過最近設備改進項目得出的大量數據表明，3因子是合適的。這個設計考慮到三個因子兩水平如表15.1所示。除了考慮到工藝溫度因素，進行順序是隨機取樣的，因為工藝溫度是很難改變的參數。在反應器里，1批能工藝6片硅片。由于硅片的費用，每1輪用2片硅片。每1輪工藝時，放置2片相同的硅片。所有實驗的硅片都是進行過同樣的TiN工藝。實驗設計和響應值見附錄B。

表15.1　實驗1的因子和水平

　　鎢薄膜的均勻性使用四探針電阻測量測得。在每一片硅片上，測量標準的49點。均勻性被定義成標準偏差/平均值，且表示成百分數。一個先前的測量研究表明總體測量系統誤差為0.04%。

　　薄膜應力通過光學測量硅片的彎曲度來測量，先前的測量研究表明測量系統誤差為0.07Gdyn/cm²。TiN層是否剝離是通過目檢進行確定的。

　　在現在的設備改進方案中，進行這種類型的實驗已經變得程式化，因此在建立條件處理組合和測量響應時沒有遇到問題。然而，由于缺少硅片，三個計劃的中心點中只有一個被進行了(見附錄B，原始數據)。

　　均勻性和應力的線性回歸模型系數分別見表15.2和15.3所示。從三個主要影響和三個兩因子的交互作用的模型開始，利用逐步回歸獲得線性回歸模型。通過增加壓力和降低背面Ar氣流可以改善薄膜均勻性，而應力可以通過提高溫度和壓力來改善，也就是降低應力。

表15.2　實驗1均勻性響應的線性回歸系數

增加背面氣流會降低均勻性，而增加壓力會改善均勻性

表15.3　實驗1應力響應的線性回歸系數

增加溫度和壓力，都降低應力

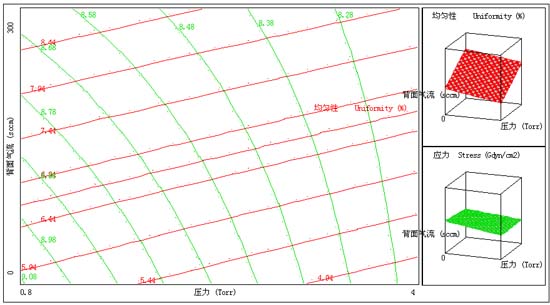

　　一個典型的隨著壓力和背面Ar氣流變化的應力和均勻性等高線(溫度為480^oC)表明了這些因素之間的相關性(見圖15.1)。由于其它工藝都是在480^oC工藝，由于溫度相對較難改變，所以為了方便，溫度選為480 ^oC。在任何條件處理組合下，都沒有出現TiN層剝離，從而整個工藝區域足夠建立一個改進的工藝。由圖中等高線可以看出，高壓力、低背面Ar氣流的右下角區域有較好的應力和均勻性，但是還不滿足既定的目標，就是在200硅片上達到150mm工藝的結果(見表15.9)。這個右下角區域的工藝用來進一步改進。

圖15.1　實驗1應力和均勻性的等高圖

在溫度一定的情況下，壓力控制應力，背面氣流控制均勻性

實驗2

　　實驗1的結果表明，還需要另外的實驗，即增加工藝壓力的范圍。工藝壓力范圍從實驗1中的4torr一直沿伸到提供商的建議工藝的80torr。

　　由于觀察到在150mm工藝和200mm工藝之間存在很大的差別，而150mm工藝和200mm工藝的H2/WF6比分別為23和2.3，所以H2/WF6比被選擇作為第2個因子，其下限定為2，以包含提供商建議的工藝，上限被定為10。

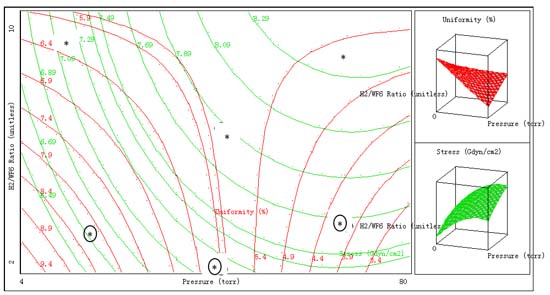

　　實驗2中，決定只考慮2個因子，使用一個中心的組合設計，在圖15.2中用星號說明。盡管以往的經驗方法可能建議增加因子的個數，且使用線性的而不是二次的設計，但是由于一些強制性的原因，從而采用這個方案。由于一個理論物理論點(見附錄A)表明，隨著H2/WF6比的變化，淀積速率上表現出曲線變化，從而淀積速率可能有局部最大值，所以決定在實驗中只保持兩個因子。既然在淀積速率上存在極大值，則表明在均勻性上存在極小值。這個實驗是為了尋找與H2/WF6比相關的曲線而不是尋找其他因子及其交互作用。

　　實驗2的因子和水平在表15.4中給出。制樣和測量與實驗1相同。主要的組合實驗設計和響應值在附錄B中給出。

表15.4　實驗2的因子和水平

圖15.2　實驗2應力和均勻性的等高圖

　　表15.5和15.6分別是均勻性和應力的線性回歸模型系數。工藝壓力和H2/WF6比對均勻性響應有很強的相互作用。全部的模型不是符合得很好，R²adj.=0.814，但是對正常地很難對模型進行響應的均勻性來說是好的。應力也受到壓力和H2/WF6比的控制，在應力方面很顯著的曲率半徑。所有的模型符合得很好。
