試驗設計DOE常常用在新產品的設計和研發工作中，而產品設計常常可以分為系統設計、參數設計和公差設計（又稱容差設計）三個階段，或稱三次設計。所謂系統設計，是指用專業技術研制產品（即樣品）及其生產工藝。所謂參數設計，是指確定產品零部件的結構參數和生產過程的工藝參數，選擇最佳的參數組合。所謂公差設計，是指對各種參數尋求最佳的容許誤差，使得質量和成本綜合起來達到最佳經濟效益，這是產品設計中不可或缺但又往往被忽略的一個環節容。

    公差設計（ToleranceDesign）通常是在完成系統設計和參數設計后進行的，此時一般來說，各元件(參數)的質量等級較低，參數波動范圍較寬。公差設計的輸出結果就是在參數設計階段確定的最佳條件的基礎上，確定各個參數合適的公差。
按照一般原理，每一層次的產品（系統、子系統、設備、部件、零件），尤其交付顧客的最終產品都應盡可能減少質量波動，縮小公差，以提高產品質量，增強顧客滿意；但同時，每一層次產品也應具有很強的承受各種干擾（包括加工誤差）影響的能力，即應容許其下屬零部件有較大的波動范圍。對于下屬零部件通過公差設計確定科學合理的公差，作為生產制造階段符合性控制的依據。

   因此，公差設計的指導思想是：根據各參數的波動對產品質量特性貢獻(影響)的大小，從技術的可實現性和經濟性角度考慮有無必要對影響大的參數給予較小的公差(例如用較高質量等級的元件替代較低質量等級的元件)。

   另外值得注意的是，三次設計的順序并不是一成不變的。雖然公差設計的實施一般晚于參數設計，但有時為了獲取總體最佳，公差設計也會影響參數設計的再實施。

    公差設計的實現途徑很多，比較常見的有極值分析法（WorstCase）、統計平方公差法（Root-Sum-Squares）和模擬法（Simulation）三類，下面將會結合實際案例作各自的說明和相互的比較。在高端六西格瑪統計分析軟件JMP的協助下，公差設計的工作效率更加高速，分析結果更加清晰。在本期的案例分析中，我們將在必要的地方用中英文雙語版JMP軟件作為DOE方案實現的載體，值得一提的是，JMP軟件是目前唯一一款集統計分析功能和專業模擬功能于一身的六西格瑪統計分析軟件，也是目前全球試驗設計方法的領導品牌。

    一 極值分析法（Worst Case）

   極值分析法是目前應用范圍最廣泛、操作最簡便的方法，大多數的設計都基于這個概念。在這種方法中，零部件都設計為名義值，然后假定公差完全向一個或另一個方向積累，最終的結果仍能滿足產品的功能要求。

   在極值分析法分析中主要考慮的是設計規格的線性極值，它雖然確保了所有零件的組合，但往往導致最終結果過于保守，產生過大或過小的公差。而且嚴格地說，極值分析法并不屬于統計方法，但它為后面講到的統計平方公差法提供了比較的基礎，能夠幫助我們更好地意識到應用統計方法的好處。我們通過一個典型的機械系統設計案例來加深理解。

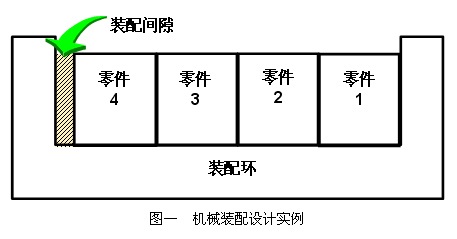

    場景:在一個裝配環中裝入4個零件，如圖一所示，要求裝配間隙Gap的目標值T=0.016，波動范圍盡可能小。已知現在的零件1~4服從技術規范1.225±0.003，裝配環服從技術規范4.916±0.003。試問：該系統的的目標值是否達到要求？公差范圍是多少？

    根據極值分析法的分析思路，
    裝配環的名義值=4.916    公差=±0.003
    零件1的名義值=-1.225   公差=±0.003
    零件2的名義值=-1.225   公差=±0.003
    零件3的名義值=-1.225   公差=±0.003
    零件4的名義值=-1.225   公差=±0.003

    由此我們可以得到，
    間隙的名義值=0.016     總公差=±0.015
    間隙的最小值=0.001
    間隙的最大值=0.031

   也就是說，系統的目標值達到了要求，系統的公差范圍是[0.001，0.031]，然而實際情況果真如此嗎？系統中每個零部件出現極值的概率分別只有0.0027，由此組成的系統（即間隙）出現極值的概率=0.0027⁵=0.000000000000143，幾乎接近于0。這說明，通過極值分析法估算出來的公差范圍過大，沒有反應系統的真實情況。

    二統計平方公差法（Root-Sum-Squares）

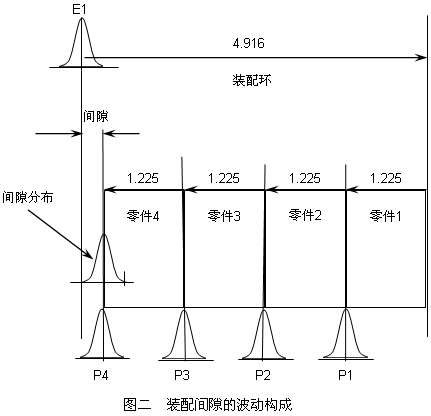

   統計平方公差法基于這樣一個假設理論：大多數的零部件在它們的公差范圍內呈正態概率分布，此時由它們所構成的系統與各個零部件線性相關，則系統的分布也可以用一個正態分布或近似正態的分布來表示。結合上一個機械系統的案例，這個理論可以用圖二表示。所謂的統計平方是指系統的方差是其零部件方差之和，即： ，一般假設零部件的公差 ，所以得到系統的統計平方公差： 。

   統計平方公差法采用統計分析方法進行公差分析，防止了產生過于保守的設計，適當?shù)財U(kuò)展了零部件的允許公差，如果清楚過程能力，甚至可以得到更寬松的公差。

這時候，在同一個機械系統的狀況下，根據統計平方公差法的定義公式，
間隙的總公差=
間隙的最小值=0.016-0.0067=0.0093
間隙的最大值=0.016+0.0067=0.0227
也就是說，系統的公差范圍變?yōu)閇0.0093，0.0227]，相對于極值分析法的結論，它顯得更加接近現實情況。但是，統計平方公差法也存在一個先天性的缺陷：當初始的假定理論不成立，即零部件明顯不呈正態概率分布，或者系統與各個零部件呈非線性相關時，原先統計平方公差的計算公式也就不成立了。

    三 模擬法（Simulation）

   模擬也稱仿真，是指通過設定若干個隨機變量以及相互之間的關系建立系統的數學模型或邏輯模型，并對該模型進行充分的試驗，以獲得對該系統行為的認識或者幫助解決決策問題的過程。自上世紀八十年代起，隨著電子計算機軟硬件的普及，模擬得到了廣泛應用，它的操作也越來越簡單。

   在公差設計時應用模擬技術，分析人員無需組建真實的系統就能夠評價模型，或者在不干擾現有系統的情況下對模型進行驗證。而且模擬法對零部件的分布和模型的線性性要求較低，比許多其他的分析方法更容易被人理解。

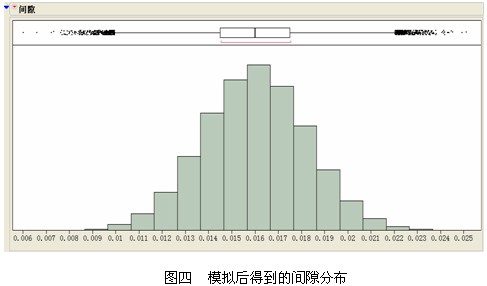

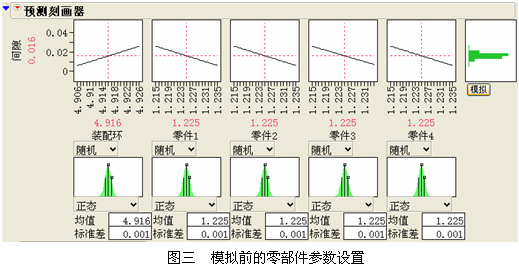

   再次借用機械系統的案例，我們首先在高級DOE分析軟件JMP里對裝配過程中的各個零部件參數進行設置，一般認為參數服從正態分布，均值等于中心值，標準差為半公差的1/3即（具體操作參見圖三）。短短幾秒鐘后，匯總十萬次模擬結果的間隙分布就由JMP軟件自動生成了。從圖四可以看到，通過模擬法得到的系統的公差范圍變?yōu)閇0.009，0.023]，與統計平方公差法的結論十分相似，非常接近現實情況。同時，模擬法的分析過程生動形象，由它獲取的結果的可讀性依然很強。更重要的是，當遇到電子線路等非線性模型時，統計平方公差法已不適用，但模擬法卻依然有效。

   以上花了很多篇幅介紹了如何正確地預測系統的公差范圍。一旦發現系統的公差范圍過大時，應該怎樣調整零部件參數的公差設置呢？正如我們所知道的，減少零部件參數的公差會提高質量，減少系統功能波動的損失，但缺憾是往往需要增加成本。通過公差設計，可以確定各參數的最合理公差，使總損失(質量損失與材料成本之和)達到最佳(最小)。接下來將用最簡單易懂的模擬法來簡要說明。

   例如，設定在上述的機械系統中顧客滿意的間隙波動范圍為[0.012，0.020]，顯然會有相當一部分產品被判為不合格。如果將各個零部件參數的公差都縮小一半，即，效果是否會明顯改善呢？在高級統計分析軟件JMP自帶的模擬器的幫助下，我們很快會得到如圖五所示的缺陷前后對比。間隙地缺陷數量從原先的74030PPM迅速下降到改進后的340PPM，充分說明效果是明顯的。如果能夠證明因此改進而增加的成本不高時，那我們就更有信心將零件1~4的公差范圍設定為1.225±0.0015，裝配環的公差范圍設定為4.916±0.0015。
