的四川汶川8.0級大地震，對電梯等特種設備造成了極大的損壞，受損的設備總量達20918臺。 為盡快恢復四川災區電梯等特種設備的正常運行，國家質檢總局派出全系統17個?。ㄊ校?spanlang="EN-US">251名技術力量上第一線進行緊急的檢驗，并且組織了400多家企業，一共兩千多人進行緊急的修復，使災區將近280萬人可以乘坐安全的電梯，恢復正常的生活秩序。
   以下是我們赴四川災區從事震后電梯安全檢驗的一點體會。

1震后電梯重點檢驗項目

根據國家質檢總局國質檢特函〔2008〕329號文件《關于指導地震災區特種設備檢驗和修復工作的意見》，為確保抗震救災和災后重建工作中電梯的安全運行，按照所依附的建筑結構、基礎的地震設防烈度以及地質情況進行檢驗，并根據地質、基礎、建筑結構的破壞情況，對設備與基礎或建筑結構的連接部位、承重結構的變形、電氣控制和安全裝置的可靠性等進行重點檢查。

（1） 土建結構

機房、井道和底坑不應有嚴重的垮塌、裂紋；不應有嚴重的漏雨、滲水；地面不應存在嚴重的傾斜。

（2） 電梯主機

電梯主機無嚴重的移位、傾斜；主機各螺栓固定可靠，無松動；曳引輪導向輪無嚴重偏差；主機運轉無異常聲響；制動器動作靈活、工作可靠。

（3） 懸掛裝置

繩端固定可靠；彈簧墊片、螺母、開口銷等部件無缺損；曳引繩不應有斷股或密集斷絲、嚴重變形等缺陷；

（4） 電梯導軌

電梯導軌不應有嚴重的扭曲、變形、裂紋；導軌接頭縫隙、臺階不應有嚴重的超標；導軌支架固定牢固，各焊縫不應存在開焊和裂紋，固定螺栓不應松動。

（5） 電梯轎廂與對重

轎廂結構不應有影響電梯運行的變形；轎廂結構各部件不得松動、缺損；轎內照明、應急照明、報警通話裝置齊全有效；對重支架不應有嚴重的變形；對重和導靴應可靠固定；對重塊不應有散落危險；轎廂與對重之間的間隔距離應不小于50mm。

（6） 電梯層門、轎門

電梯層門、轎門無影響開關門的變形；層、轎門地坎距離及偏差無嚴重超標；層、轎門門扇、門套、地坎間隙無嚴重超標；門刀與層門地坎，門鎖滾輪與轎門地坎間隙無嚴重超標；層、轎門運行狀況正常；自動關閉層門裝置有效；防止門夾人保護裝置良好；門鎖及嚙合狀況符合標準要求；層、轎門機電氣聯鎖保護完好有效。

（7） 安全裝置

限速器固定牢固，無變形扭曲，無破損，各轉動部位靈活可靠；安全鉗工作應可靠有效；強迫換速、限位、極限開關工作應可靠有效；緩沖器無損壞。

（8） 接地保護

易于意外帶電的部件與機房接地連通性應良好，各連接部位無松動、開裂；

（9） 其他部位或功能

電纜與其他部件之間不應有磨擦碰觸情況；隨行電纜無變形、卡阻情況；消防開關功能正常；

（10）功能試驗

進行限速器和安全鉗聯動試驗；轎廂空載工況運行試驗。

2 檢驗結果的處理

（1）檢驗結果符合相關檢驗規程規定的，可以繼續使用；

（2）部分檢驗項目的檢驗結果不符合相關檢驗規程規定，且不會出現次生災害的，可以監控使用；

（3）無法保證安全運行的，必須進行維修改造，并經檢驗合格后方可投入使用；

（4）無法維修改造或無維修改造價值的，應停止使用。對檢驗人員認為應當報廢或立即停用，但搶險救災又急需使用的，可請有關專家或請總局特種設備抗震救災專家組咨詢診斷。

3．震后電梯技術狀況

按國家質檢總局的分工與工作安排，地震后我們赴成都市對其中一部分電梯進行了安全檢驗。表1是對150臺電梯檢驗結果的統計。

表1 地震后電梯損壞統計

從表1得知，四川汶川5.12地震使33.3 %的電梯遭到了嚴重損壞，這些電梯必須經過修理才能恢復運行。

從表1看出，地震對電梯損壞最集中的部件為對重機構，占損壞電梯總數的84%；比較嚴重的是對重塊被晃出對重架脫落，以及對重裝置與轎廂運行碰撞等情況。圖1至圖6是在檢驗現場拍攝的電梯損壞照片。

圖1   對重導靴損壞                  圖2  對重架脫軌

圖3 對重塊脫落                      圖4  轎廂導靴脫軌

圖5對重與轎廂碰撞                 圖6補償鏈兜掛井道內設備

通過安全排查與檢驗，安裝于機房內混凝土基礎或鋼制承重梁的曳引機未發現明顯的位移等損壞，其抗震能力優于主機安放在導軌上的無機房電梯。

4 提高電梯抗震能力的建議

（1） 開展電梯抗震技術研究，在法規、標準中增加電梯的抗震要求

美國1971年的洛杉磯大地震；日本1978年的宮城縣大地震等所造成的電梯損壞，敲響了重視建筑物內電梯抗地震要求的警鐘。美國電梯標準A17.1對安裝在2級及以上地震危險區域使用的電梯提出了較詳細的特殊要求；日本電梯安全中心前后用了10多年研究時間，在1980年完成了日本《電梯抗震設計及施工指南》。

我國對地震中電梯行為的研究工作開展得較少，現行電梯標準、法規中未見電梯抗震性能的要求。例如GB7588-2003《電梯制造與安裝安全規范》對電梯導軌計算的規定，只考慮了“正常使用”和“安全裝置作用”兩種工況，據此選用的對重導軌在地震中損壞率很高。我國是多地震國家，電梯構件的抗震要求，應當以在中等地震時不發生塑性變形、不喪失基本功能，較大地震時不發生強度破壞造成事故為前提。通過對四川汶川5.12地震后電梯損壞的統計、分析，可以為電梯的抗地震研究積累第一手資料，進而著手加強電梯抗地震性能和功能方面的一系列工作。

（2） 改進對重裝置的結構

地震中對重塊從對重架上脫離是對人員產生最危險的損壞形式。根據損壞情況調查，大部分脫出的對重塊是安裝在對重架的中部高度位置上。地震時，對重架被位于中部的對重塊撞擊而產生嚴重變形，以致對重塊從架中跳出。造成這種情形的原因是由于采用簡化的壓緊固定方式，其壓緊裝置只能給下部對重塊產生較小的約束，再加上地震時的垂直加速度減少了中間對重塊自由運動的摩擦作用，對重架中間部分的緊固力較小。建議采納相關防范措施，如全貫通的對重塊拉緊桿等。

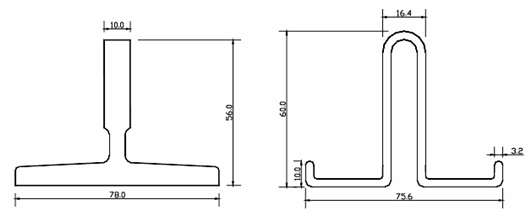

目前在電梯使用的對重導軌有普通（實心）型與空心型兩種，見圖7。地震中空心導軌的損壞遠大于實心導軌。在地震區空心導軌的使用建議重新進行安全論證。

圖7  兩種對重導軌比較

（3）地震后電梯經檢修再運行

地震中的晃動很容易使控制電纜、補償繩（鏈）、限速繩等掛到導軌支架或井道中裝設的各種開關上，經檢修可以很快排除，而不經檢修盲目開梯往往使故障擴大，導致嚴重損壞。所以，發生中等強度以上地震后，電梯要經專業人員檢查確認后方可使用。
