中國物品編碼中心

王毅

    二維碼技術于上世紀80年代中期在美國問世，上世紀90年代中期發展成熟，包括DataMatrix、PDF417、QR碼在內的一批二維碼碼制相繼制定了ISO國際標準，并在物流、單證管理、軍事、電子行業、汽車、航空航天等行業形成了大規模應用，形成了一系列行業應用標準。

   進入新世紀以來，移動商務的熱潮席卷全球，二維碼作為一種信息容量大、應用方便的數據載體受到人們的廣泛關注。二維碼作為手機等移動設備的上網門戶和服務憑證等應用已經漸趨成熟，形成了手機主讀和手機被讀兩種工作模式。

   在日本、韓國，二維碼的移動應用早已進入主流大眾生活，幾乎所有的商品、出版物、廣告等物品上，都有二維碼標識供手機識讀。近兩年來，以二維碼為載體的移動商務開始在歐洲、美國發生爆發式的增長，用二維碼作為產品、商品的第二標識的應用越來越廣泛，消費者、最終用戶通過掃描產品上的二維碼，可以直接獲得產品的附加信息，或通過上網，訪問相關產品、企業網頁獲取相關信息。

   我國對二維碼移動商務應用的探索于本世紀初開始起步，意銳新創、銀河傳媒、清華紫光等企業在2005年開始將日本、韓國的商業模式引入國內，此后，隨著iPhone、Android等智能手機軟硬件平臺的發展成熟，出現了我查查、靈動快拍等二維碼移動商務應用公司，特別是在2012年，二維碼作為手機上網入口的概念被廣泛接受，騰訊公司、百度公司等互聯網巨頭開始在二維碼上投入巨額資源研發和推廣，二維碼廣告與標志隨處可見，手機二維碼認知逐漸成熟，二維碼移動商務應用正在走出市場培育期。

   當然，我國手機二維碼快速發展的同時也逐步暴露出一些問題，比如，二維碼營銷詐騙頻現，亟需加強監管；二維碼業務發展粗放，需要標準化支撐；二維碼碎片化應用嚴重，缺乏公共服務平臺支撐等問題突出。這些問題的出現，是二維碼技術與應用快速發展過程中出現的問題，同時也是我國二維碼發展缺乏自主二維碼碼制技術、編碼標識等系列二維碼標準以及可信二維碼服務等自主可信二維碼技術標準服務體系支撐的體現。

    自主可信的二維碼

    編碼信息：“我國自主知識產權二維碼-漢信碼”

圖1  漢信碼符號

    編碼信息：“我國自主知識產權二維碼-漢信碼”

   細心的人們會發現，近兩年，增值稅發票和北京地區的新生兒采血卡上印了漂亮的二維碼，這是二維碼家族中的后起之秀——漢信碼。

   漢信碼是目前我國唯一一個擁有完全自主知識產權的二維碼，具有漢字表示能力強、可加密、效率高、抗畸變、抗污損、識讀快速等特點。2007年8月23日，國家標準化管理委員會發布了GB/T21049 《漢信碼》國家標準（該標準已于2008年2月正式實施），標志著漢信碼技術正式成為我國自動識別和數據采集技術的一員。

   漢信碼是中國物品編碼中心（以下簡稱“編碼中心”）承擔的國家重大科技專項《二維碼新碼制開發與關鍵技術標準研究》課題的研究成果，該課題已于2005年12月26日順利通過國家標準委組織的項目驗收，驗收專家組一致認為“該課題攻克了二維碼碼圖設計、漢字編碼方案、糾錯編譯碼算法、符號識讀與畸變矯正等關鍵技術，研制的漢信碼具有抗畸變、抗污損能力強，信息容量高等特點，達到了國際先進水平。其中在漢字表示方面，支持GB18030大字符集，漢字表示信息效率高，達到了國際領先水平。”

    漢信碼的特點

    漢信碼與現有其他二維碼相比較，具有如下特點：

    1.知識產權免費

   作為一種完全自主創新的二維碼碼制，漢信碼的《糾錯編碼方法》《數據信息的編碼方法》《二維條碼編碼的漢字信息壓縮方法》《生成二維條碼的方法》《二維條碼符號轉換為編碼信息的方法》《二維條碼圖形畸變校正的方法》六項技術專利成果歸編碼中心所有，編碼中心早在漢信碼研發完成時即明確了漢信碼專利免費授權使用的基本原則，使用漢信碼碼制技術沒有任何的專利風險與專利陷阱，同時不需要向編碼中心以及其他任何單位繳納專利使用費。

    2.漢字編碼能力超強

    漢信碼是目前唯一一個全面支持我國漢字信息編碼強制性國家標準GB18030-2000《信息技術信息交換用漢字編碼字符集基本集的擴充》的二維碼碼制，能夠表示該標準中規定的全部常用漢字、二字節漢字、四字節漢字，同時支持該標準在未來的擴展。在漢字信息編碼效率方面，對于常用的雙字節漢字采用12位二進制數進行表示，在現有的二維碼中表示漢字效率最高。

    3.極強抗污損、抗畸變識讀能力

   由于考慮了物流等實際使用環境會給二維碼符號造成污損，同時由于識讀角度不垂直、鏡頭曲面畸變、所貼物品表面凹凸不平等原因，也會造成二維碼符號的畸變。為解決這些問題，漢信碼在碼圖和糾錯算法、識讀算法方面進行了專門的優化設計，從而使?jié)h信碼具有極強的抗污損、抗畸變識讀能力?，F(xiàn)在漢信碼能夠在傾角為60度情況下準確識讀，能夠容忍較大面積的符號污損。因此漢信碼特別適合在物流等惡劣條件下使用。

    4.識讀速度快

   為提高識讀效率，滿足物流、票據等實時應用系統的迫切需求，漢信碼在信息編碼、糾錯編譯碼、碼圖設計方面采用了多種技術手段提高了漢信碼的識讀速度，目前漢信碼的識讀速度比國際上的主流二維碼——DataMatrix要高，因此漢信碼能夠廣泛地在生產線、物流、票據等實時性要求高的領域中應用。

    5.信息密度高

   為提高漢信碼的信息表示效率，漢信碼在碼圖設計、字符集劃分、信息編碼等方面充分考慮了這一需求，從而提高了漢信碼的信息特別是漢字信息的表示效率，當對大量漢字進行編碼時，相同信息內容的漢信碼符號面積只是QR碼符號面積的90％，是DataMatrix 碼符號的63.7%，因此，漢信碼是表示漢字信息的首選碼制。

    6.信息容量大

   漢信碼最多可以表示7829個數字、4350個ASCII字符、2174個漢字、3262個8位字節信息，支持照片、指紋、掌紋、簽字、聲音、文字等數字化信息的編碼。

    7.碼制擴展性強

   作為一種自主研發的二維碼碼制，我國掌控了漢信碼核心技術與專利，可以非常方便針對相關的大規模應用和行業應用進行漢信碼技術的擴展和升級，例如，為了滿足移動商務領域的應用需求，編碼中心研發了系列微型漢信碼和彩色漢信碼，以及為了提高安全性而開發了與多種加密算法和協議進行集成的加密漢信碼等等。

    漢信碼相關技術研發百花齊放

   漢信碼技術研發成功后，編碼中心鄭重承諾漢信碼的專利權免費使用，任何人都可以根據漢信碼標準自主開發漢信碼生成識讀軟件與設備，而不需向編碼中心或任何其它機構及個人繳納專利使用費，使?jié)h信碼成為我國第一個自主知識產權的公開二維碼。漢信碼的優越性能以及免費的專利許可制度吸引了眾多國內企業和國外企業在漢信碼技術上進行二次開發，誕生了一系列生成、識讀設備與生成軟件以及控件商用化產品，我國漢信碼技術發展呈現出百花齊放、百家爭鳴的良好局面。

    1.生成設備

   通過自主研發與合作開發的方式，目前已經有多款專用條碼打印機支持漢信碼生成，如國產新北洋、SATO等著名標簽打印機制造商的某些型號打印機，已經能夠?qū)崿F(xiàn)漢信碼的打印輸出。

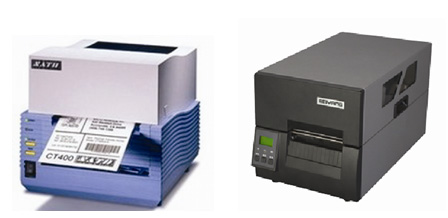

圖2  支持漢信碼的打印機

    2.識讀設備

   目前漢信碼獲得新大陸、霍尼韋爾、維深、意銳新創等多家國內外識讀設備制造商的支持，漢信碼的識讀功能已經內嵌入十多款識讀器與數據采集器中，特別是新大陸、霍尼韋爾、維深針對漢信碼與應用的特點對設備提供了技術升級服務，確保了漢信碼識讀性能的不斷提升。

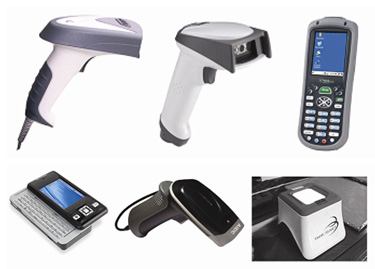

圖3  支持漢信碼的識讀器與數據采集器

    3.生成軟件與控件

   目前國產的Labelshop以及國外的Codesoft專業標簽制作軟件已經能夠提供漢信碼生成功能，由國內部分企業開發的漢信碼生成控件也實現商用。

圖4  條碼生成與標鑒設計軟件

    漢信碼應用蓬勃發展

   為了有效地推進了漢信碼的應用，編碼中心聯合業內企業在物流供應鏈、物資管理、教育等領域建立了多個漢信碼應用試點。近年來，隨著漢信碼應用技術的不斷成熟，新的規模化漢信碼應用系統與新的應用模式不斷涌現。

    1.漢信碼易制毒化學品全流程監管系統

   該系統是采用漢信碼對易制毒化學品供應鏈中易制毒化學品的加工、包裝、倉儲、運輸、銷售、使用等環節進行全過程跟蹤監管的系統。易制毒化學品全流程監管系統包括了軟件管理工作、生產企業賦碼工作、倉庫企業解碼賦碼、經營企業解碼賦碼、最終用戶解碼及上報工作。

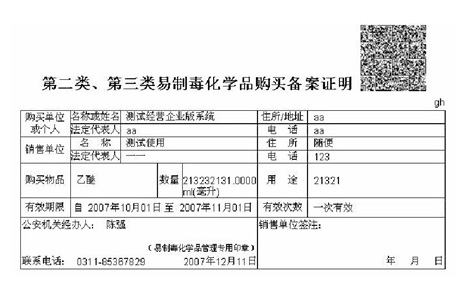

圖5   漢信碼在易制毒化學品全流程監管中的應用

    ?生產環節，對生產加工的易制毒化學品進行漢信碼標識賦碼；

    ?倉儲環節，倉儲企業針對環境變化情況對其進行解碼后再賦碼；

    ?經營環節，經營企業將漢信碼信息通過系統反饋到國家監管部門并輸出重新投入使用；

    ?最終用戶環節，最終用戶進行漢信碼識讀并將信息傳輸?shù)絿冶O(jiān)管部門。

   本系統的建設實現了對易制毒化學品進行全程跟蹤、追溯管理的要求，杜絕了易制毒化學品的安全隱患，對于從源頭上遏制毒品的日益蔓延起到了決定性作用。

    2.漢信碼在北京西南物流中心的應用

   通過在北京西南物流中心的漢信碼應用，推動了圖書行業的漢信碼應用。與北京西南物流中心有過合作的出版社、圖書批銷中心、書店、圖書館等對漢信碼都非常感興趣，認為漢信碼的應用能夠極大地推動圖書行業的信息化進程，應用前景廣闊。北京西南物流中心通過應用漢信碼技術，規范了工作流程，提升了工作效率，并且實現了北京西南物流中心與上下游企業的業務數據交換，使北京西南物流中心及其相關企業提升了工作效率，降低了成本，避免了數據錄入的差錯，經濟效益和社會效益都非常明顯。

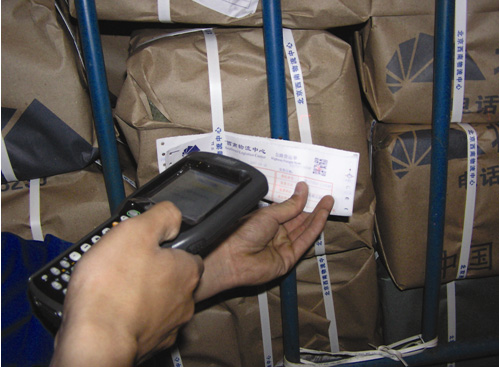

圖6  漢信碼在圖書行業的應用

    3.漢信碼在移動商務、信息安全和產品追溯方面的應用

   在移動商務成為二維碼重要發展方向的前提下，編碼中心以漢信碼作為突破口，在移動商務領域開展了一系列的研發工作與標準化工作，從而為我國二維碼手機應用提供了充分的技術與標準化支撐。

   為滿足用戶對漢信碼生成與識讀方面的需求，編碼中心在中國自動識別技術協會企業的支持下，研發了能夠識讀漢信碼的手機識讀軟件，并且已經在蘋果公司iOS平臺APP市場以及android平臺的安智、安卓等各大市場正式上線，免費供用戶使用；同時，生成軟件也已在編碼中心網站上線，可供用戶生成漢信碼。此外，中國自動識別技術協會會員——北京仁聚智匯科技發展有限公司和北京意銳新創科技有限公司開發的手機軟件也提供漢信碼生成識讀功能，從而使?jié)h信碼移動應用具備了深厚的技術基礎。

   目前采用手機作為數據采集裝置的二維碼應用發展方興未艾，但我國大多數提供手機二維碼數據采集功能或服務的軟件與企業主要依賴于國外的碼制（如QR碼）、國外的開源軟件進行應用開發，企業缺乏自主創新能力和提供深度增值服務的技術積累；同時，二維碼的應用魚龍混雜，在信息安全、管理和服務方面也存在著很多問題。為此，編碼中心認為，漢信碼作為我國自主研發的二維碼，除了具有在信息容量、信息密度等方面的優勢之外，還能夠根據應用的不同需求，在安全性等方面進行相應的擴展，通過提供專用識讀軟件等方式，授權用戶或消費者掃描加密后的漢信碼，從而規避網絡欺詐，安全地獲得產品的附加信息。而且，漢信碼也可以接入編碼中心提供的產品追溯平臺，從平臺上獲取產品的深度信息，實現產品的防偽與安全追溯功能。

    除此之外，漢信碼還可以在以下領域得到應用：

    ?政府及主管部門

   政府辦公、電子政務、國防軍隊、醫療衛生、公安出入境、公安消防、貴重物品防偽、海關管理、食品安全、產品追蹤、金融保險、質檢監察、交通運輸、人口管理、出版發行、票證/卡等。

    ?移動商務、互聯網及相關行業

   移動通訊、票務業、廣告業、互聯網等，如手機條碼、移動通訊、電子票務/電子票證、電子商務等。

    ?供應鏈管理

    裝備制造、物流業、零售業、流通業、供應鏈等。

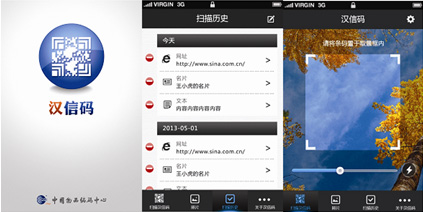

圖7 漢信碼的移動應用

    展望未來，長遠發展

   漢信碼技術正式實施以來，相關的研發應用以及標準化的進展如星火燎原，在我國如火如荼地開展起來，國際標準化也取得了非常大的突破，目前，專門從事漢信碼應用研發或支持漢信碼技術的企業數十個，漢信碼應用系統不勝枚舉，相關技術產品不斷推陳出新，漢信碼已經成為我國自動識別技術產業界的共同事業。展望未來，在編碼中心、中國自動識別技術協會的領導以及相關業界的支持下漢信碼管理日臻完善；借助核心技術創新、設備研發及產業化創新、應用模式創新以及國際AIM乃至ISO標準的制定，漢信碼最終將成為我國自動識別產業在21世紀以及物聯網框架下長期發展的自主創新技術平臺、產業平臺、應用平臺與標準平臺，為我國自動識別技術的長遠發展奠定基礎。?

    作者簡介：王毅，中國物品編碼中心技術研究部副主任。漢信碼技術發明人之一，漢信碼國家標準主要起草人，AIM標準中國專家組成員，負責或參與多項二維碼技術研究項目與標準研究工作，發表多項二維碼技術論文，榮獲2011年“全國質檢工作先進個人”等榮譽稱號。
